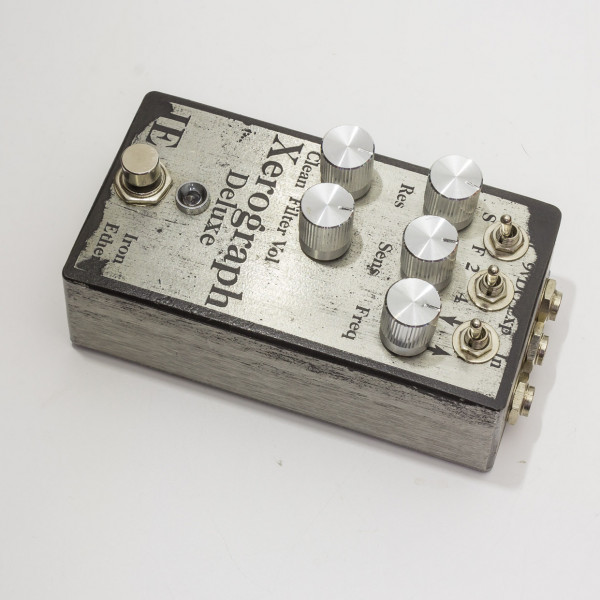

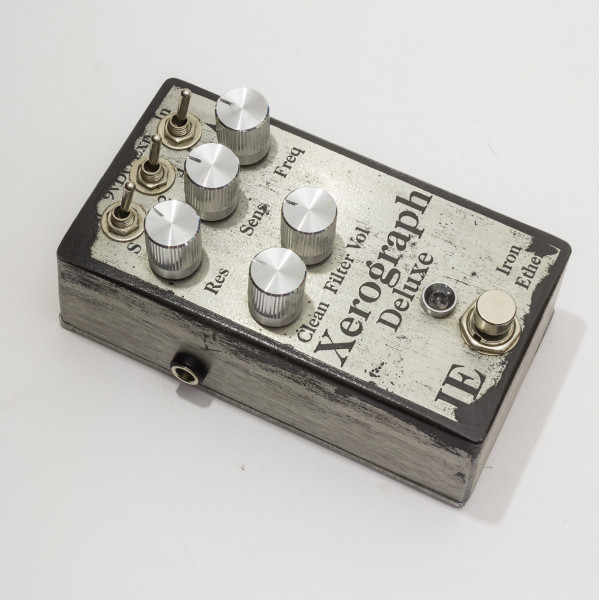

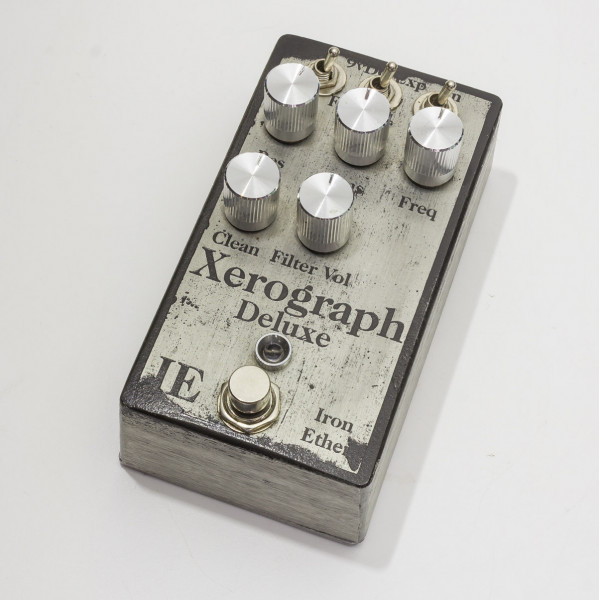

Xerograph Deluxe - это 4-полосный резонансный lowpass-фильтр, вдохновленный синтезаторами, с возможностями глубокой огибающей и контролем экспрессии, которые можно использовать вместе или по отдельности.

В дополнение к дублированным статическим звукам нижних частот и колебаниям резонансного фильтра с частотной характеристикой оригинального Xerograph, Xerograph Deluxe является энвелоп-фильтром от классического авто-вау до современного субтрактивного синтеза, нисходящих огибающих и запускаемых медленных синхросигналов.

Версия 2: XD был переоборудован с новой ручкой аттенюатора экспрессии, переключателем для активации повторов энвелоп-фильтра, всеми разъемами сверху, улучшенным откликом энвелопа в режиме Down и некоторыми тонкими настройками, которые упрощают набор.

Элементы управления:

Frequency -  устанавливает частоту среза фильтра, удаляя частоты выше этой точки. При использовании педали экспрессии с ксерографом ручка Frequency устанавливает минимальную частоту развертки фильтра.

Resonance - увеличивает частоты около частоты среза, что усиливает эффект фильтра. Установите низкий резонанс для более тонкого формирования тона или установите его примерно на 3 часа для звуков мокрого синтезатора. Повышение резонанса до максимума приводит к автоколебаниям фильтра.

Filter volume - устанавливает выходную громкость отфильтрованного сигнала.

Clean volume - устанавливает выходную громкость чистого сигнала, смешанного с отфильтрованным сигналом.

Sensitivity  - управляет тем, насколько динамика игры будет охватывать срез фильтра.

Exp - действует как ограничитель педали экспрессии, устанавливая, насколько педаль экспрессии может смещать срез фильтра. В сочетании с ручкой Frequency, используя ручку Exp, педаль экспрессии может быть настроена на покрытие любого частотного диапазона, от полного диапазона педали до нескольких полутонов, если это необходимо.Переключатель эффекта огибающей: активирует повторитель огибающей. Этот переключатель позволяет плавно переходить от статического фильтра дублирования к фильтру с влажной огибающей с помощью нажатия. Когда конверт активирован, цвет светодиода изменится с синего на бирюзовый.

Переключатель Slow / fast: изменяет время отклика разверстки.

2-pole/4-pole switch:

2-полосный режим - это классический фанк-фильтр с широким резонансным пиком, подобным вокалу.

4-полосный режим предлагает толстый, глубокий и синтетический фильтр с резким резонансным пиком.

Down/Up switch:  устанавливает направление развертки конверта.

Технические характеристики

Активные компоненты с низким уровнем шума и искажений, выбранные для обеспечения превосходного качества звука.

Размеры 4,7 ″ x 2,5 ″ (12 см x 6,3 см).

Работает от стандартного источника питания 9 В постоянного тока с отрицательной полярностью. Потребляемый ток 85 мА.

Тру байпас на основе реле.

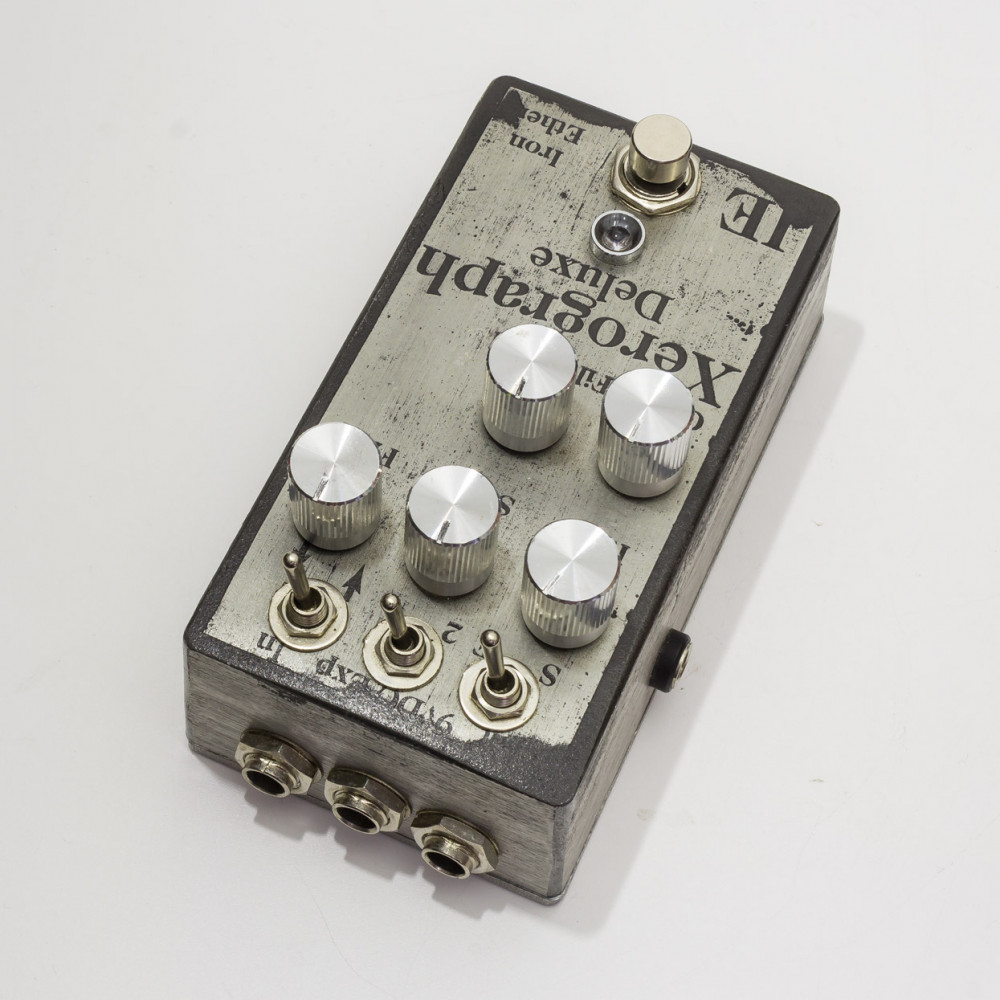

Все гнезда расположены в верхней части педали, чтобы сэкономить место на педалборде.
